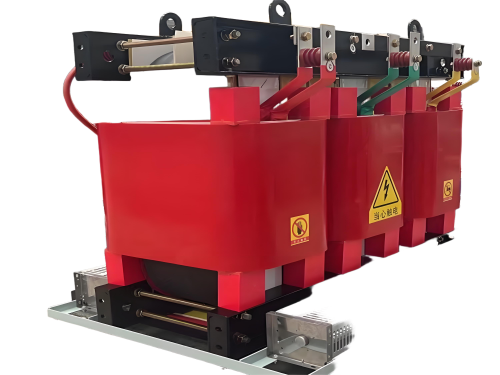

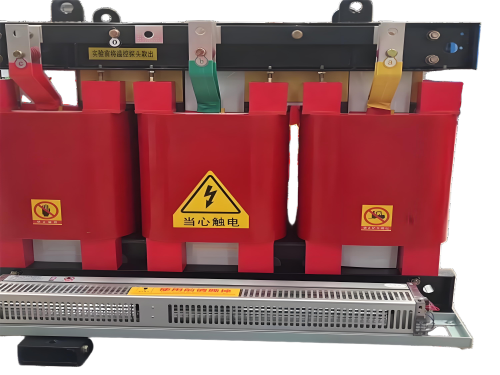

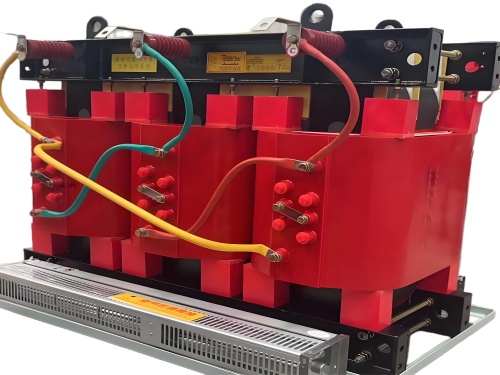

苏州scbh15非晶合金变压器是一种结合非晶合金材料与环氧树脂浇注干式变压器技术的新型低损耗节能配电变压器,具有以下核心特征:
技术优势
空载损耗显著降低
采用非晶合金铁心,空载损耗比常规10系列干式变压器下降70%,空载电流降低80%,大幅降低运行成本。
高效节能
非晶合金材料电阻率高,涡流损耗仅为硅钢片的20%-30%,磁滞损耗小,整体能效提升显著,符合节能减排要求。
高可靠性设计
抗短路能力强:三相三柱式结构配合铁心框架保护,确保短路工况下的稳定性。
防潮性能优异:高低压线圈采用真空环氧树脂浇注,可在100%相对湿度环境下长期运行。
散热效率高:薄树脂结构线圈设计,配合强迫风冷可提升容量运行能力。
应用场景
公共设施:高层建筑、商业中心、机场、车站等对静音和能效要求高的场所。
工业领域:工矿企业、发电厂等需要高可靠性供电的场景。
特殊环境:石油平台、隧道等易燃易爆或潮湿恶劣环境。
结构特点
铁心材料
非晶合金带材卷制而成,矩形截面、三框三柱式结构,磁化功率小,磁滞损耗低。
线圈设计
低压线圈:200kVA及以上容量采用铜箔绕制,降低涡流损耗。
高压线圈:使用180℃高强度漆包线,环氧树脂浇注结构,耐潮抗裂。
技术参数
额定容量:30kVA至2500kVA,支持定制化扩展。
额定电压:高压侧10kV,低压侧0.4kV,联结组别Dyn11。
防护等级:IP00、IP20、IP23可选,适应不同安装环境。
冷却方式:自然冷却(AN)或强迫风冷(AF),后者可提升过载能力。
性能表现
低噪音运行
通过优化铁心及线圈结构、采用降噪材料,噪音远低于国标JB/T10088要求。
环保特性
无油设计,阻燃自熄,对环境无污染,符合RoHS等环保标准。
长寿命设计
全封闭结构配合优质绝缘材料,使用寿命长达30年,维护成本低。
应用案例
城市电网改造:河北省电力公司多个居民小区电力设施建设项目中,苏州scbh15变压器替代传统干式变压器,显著降低能耗。
工业场景:在工矿企业、发电厂等高负载场景中,其高过载能力和稳定性保障了供电连续性。
